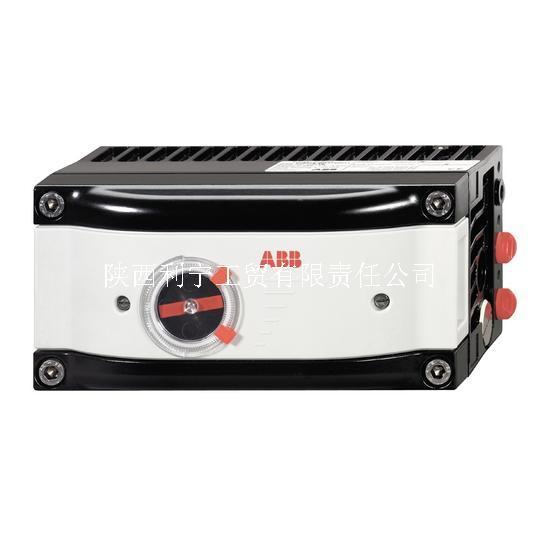

ABB防爆隔爆智能阀门定位器 V18348

ABB防爆隔爆智能阀门定位器 V18348

分享
  • 产品详情
  • 产品参数

ABB智能防爆隔爆阀门定位器


型号说明：

V18348-10111300110单作用、 无Hart、不带 4~20mA反馈、连接1/2- 1/4NPT

V18348-10111300110单作用、 带Hart、不带 4~20mA反馈、连接1/2- 1/4NPT

V18348-10111310110单作用、 带Hart、带 4~20mA反馈、连接1/2- 1/4NPT

V18348-10113300110双作用、 无Hart、不带 4~20mA反馈、连接1/2- 1/4NPT

V18348-10113300110双作用、 带Hart、不带 4~20mA反馈、连接1/2- 1/4NPT

V18348-10113310110双作用、 带Hart、带 4~20mA反馈、连接1/2- 1/4NPT

V18348-10111300110


ABB智能阀门定位器的引进，为现场执行器的数字化通讯，全厂的一体化管理通过了先进的工具。TZID/TZID-C突破传统的定位器概念，采用TEIP11作为核心部件，结合微处理技术，内置通讯功能。通过安装，适合转动型及直行程阀门的控制，定位精度高，行程范围大：直行程：20~150mm，转动型：达125度。气容≥13.5kg/小时，气耗≤0.03kg/小时，通过自动零点/量程的调整，简化调试。采用传感器技术进行温度及位置补偿，具有抗振动能力高达10g，10~150Hz;温度范围-40~+85°C的卓越特点。通过HART或Profibus/FF通讯接口，建立现场与控制室的实时联系，可进行参数调整，状态监控。自由组态的输出特性，最大程度地改善球阀/碟阀的输出特性，可采用廉价的球阀/碟阀+智能阀门定位器同时达到关断阀与调节阀的特性。常用产品型号为：ABB隔爆防爆智能阀门定位器（TZID-C200）V18348-10111310110，ABB阀门定位器（TZID-C200）V18348-10111300110，（TZID-C200）V18348-10113310110，（TZID-C200）V18348-10113300110，（TZID-C200）V18348-10114310110，（TZID-C200）V18348-10114300110。

简要描述

ABB智能阀门定位器是一种具备通信能力的、可电子配置参数的定位器，安装于气动直行程或角行程执行机构上。其特点是设计小巧紧凑，采用模块化结构，并具有极好的性价比。与终端控制元件相匹配的控制参数由智能定位器全自动确定，节省大量调试的时间并达到最优控制。
1.1 气动性能
带有后置气动放大器的I/P模块用来控制气动执行机构。I/P模块通过调节三位三通阀将从CPU发出的定位电信号按比例转换为气动信号。执行机构增压或减压的调整是连续的，因此可以达到极好的控制效果。当到达设定点时，三位三通阀锁定在中间位置，将耗气量减到最小。总共有四种不同的气动输出：单作用和双作用，各有“故障-安全”和“故障-闭锁”两种型号可供选择。
1.1.1 “故障-安全”功能
如果断电或断信号，定位器输出1减压，气动执行机构回复弹簧使阀门运行至限定的安全位置。如果是双作用执行机构，则输出2同时增压。
1.1.2 “故障-闭锁”功能
如果断电或断信号，定位器输出1（输出2，如果有的话）被锁定，气动执行机构保持阀门在当前位置。如果气源中断，执行机构减压。
1.2 操作
定位器有一个内置的操作面板，提供两行LCD和4个按钮，用于本地参数配置、调试及运行监控。用户也可使用适当的组态程序和通过通信进行操作。
1.3 通信
标准的有一个本地通信接口（LKS连接器）。另外，还通过4~20mA信号线进行通信。这两种通信均基于
HART协议。
1.4 输入和输出
除模拟量位置设定点作为输入之外，TZIDC定位器还配备了一个数字量输入通道，通过过程控制系统它可以被用来激活多种保护功能。一个数字输出通道用来输出报警和故障信息。
1.5 模块化设计
基本型在任何时候都能通过插入可选模件扩展功能。可以安装模拟量或数字量位置反馈模件、关闭模块。另外，可选装机械式位置指示器、接近开关或24V微动开关，用于指示位置而不受主板功能的影响。

ABB定位器选型


ABB定位器、ABB隔爆阀门定位器，ABB阀门定位器、ABB智能定位器、ABB气动定位器、ABB气动阀门定位器、ABB气动执行机构、ABB智能阀门定位器、ABB阀门智能定位器、TZIDC定位器、V18348定位器、（TZID-C）V18348系列定位器、ABB定位器代理、ABB定位器现货，联系电话17792379029。

  V18348-10111310110
   V18348-10113300110
   V18348-10113310110
   V18348-10111200110
   V18348-10111210110
   V18348-10114300110
   V18348-10114310110........



类型
阀门附件
名称
智能阀门定位器
品牌
ABB
型号
ABB DII2CT6 V18348
说明
采用TEIP11作为核心部件，结合微处理技术，内置通讯功能。通过安装，适合转动型及直行程阀门的控制，定位精度高，行程范围大：直行程：20~150mm，转动型：达125度。气容≥13.5kg/小时，气耗≤0.03kg/小时，通过自动零点/量程的调整，简化调试。采用传感器技术进行温度及位置补偿，具有抗振动能力高达10g，10~150Hz;温度范围-40~+85°C的卓越特点。通过HART或Profib
